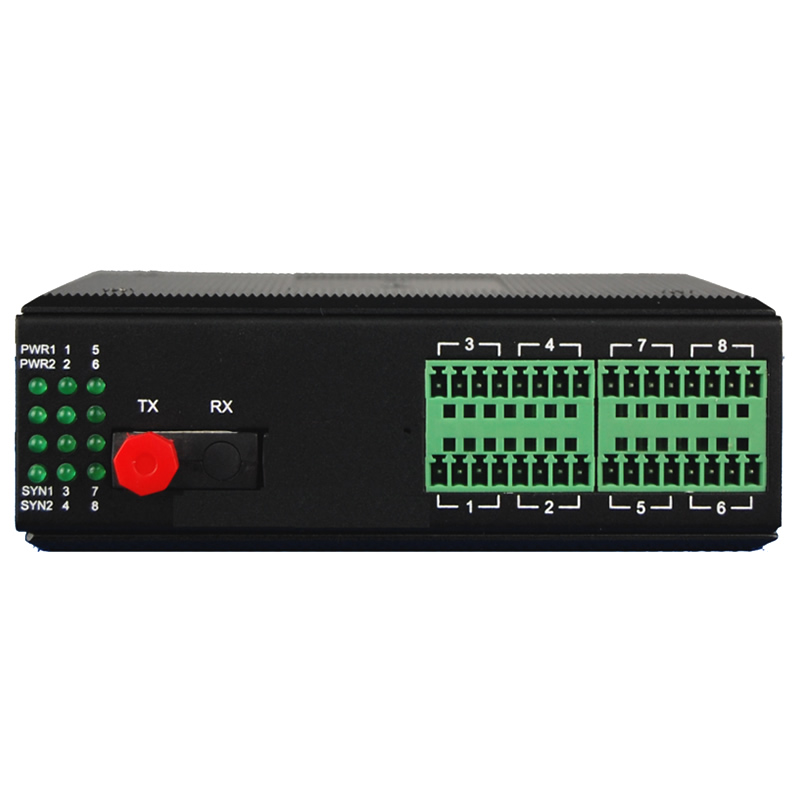

工業軌式1-16路開關量光貓 OX-PGK16

?支持點對點網絡拓?fù)浣Y(jié)構
?電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號
?可以支持單向16路開關量與雙向8路開關量
?每路有開關量開與閉的指示燈狀態指示
?輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通
?開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態
?開關量接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準
?支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
?符合工業四級電磁兼容性要求
?超強防雷功能：防雷擊，可抗感應高壓，防浪涌等
?無風扇高效散熱，降低修復時間
?IP40外殼防護等級，能夠經受住惡劣環境的考驗

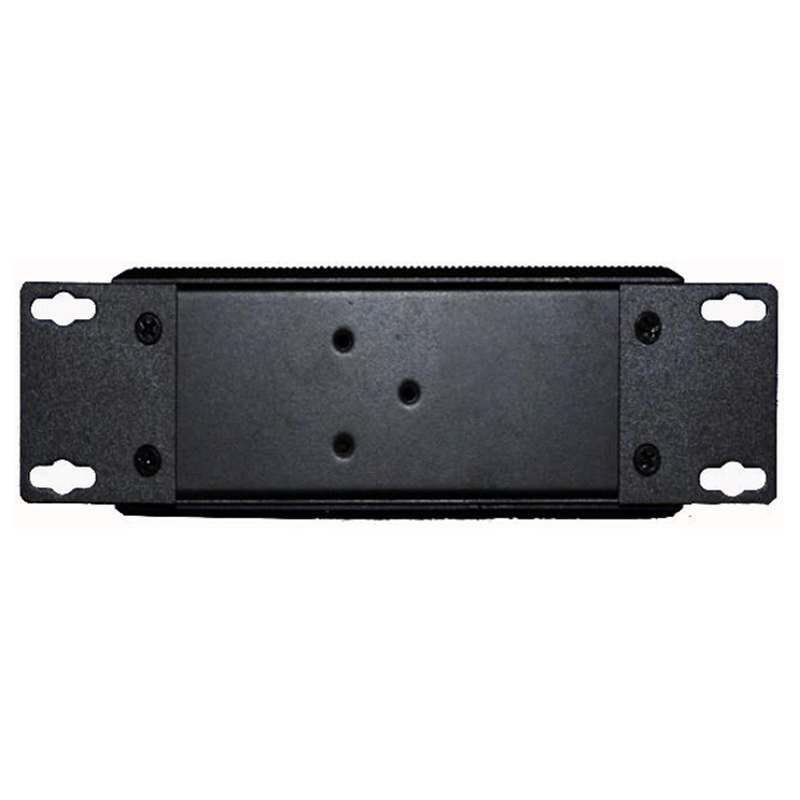

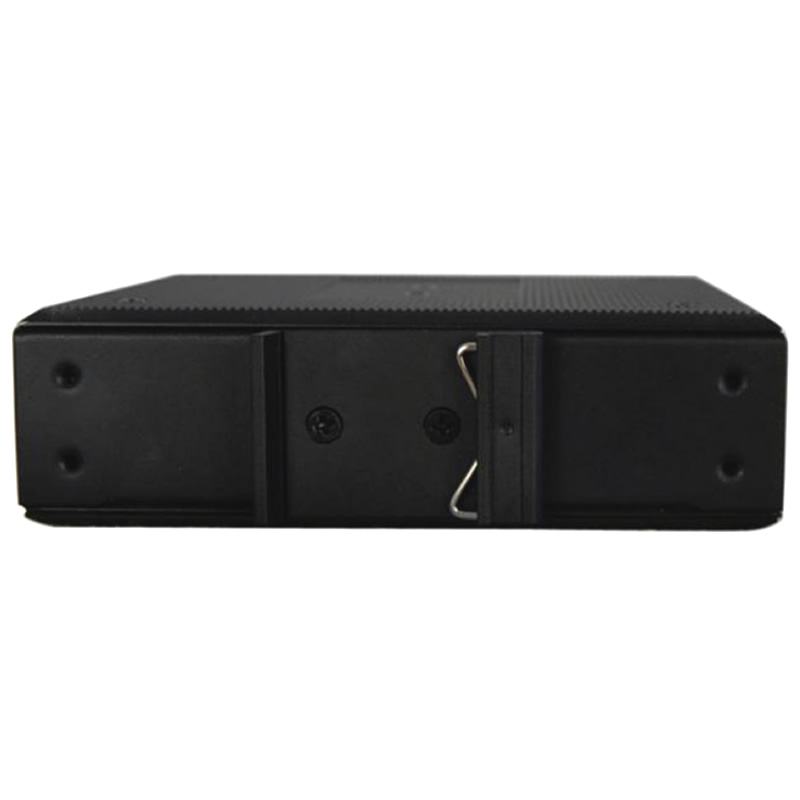

?導軌或壁掛式安裝
?寬溫型：工作溫度-40℃~ +85℃

OX-PGK16提供1-16路單向開關量或8路雙向開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統

產品型號	OX-PGK16
產品功能描述	提供1-16路單向開關量或8路雙向開關量在光纖中傳輸,桌面式,
業務端口描述	1個SC/FC/LC光纖接口，1-16個開關量接口

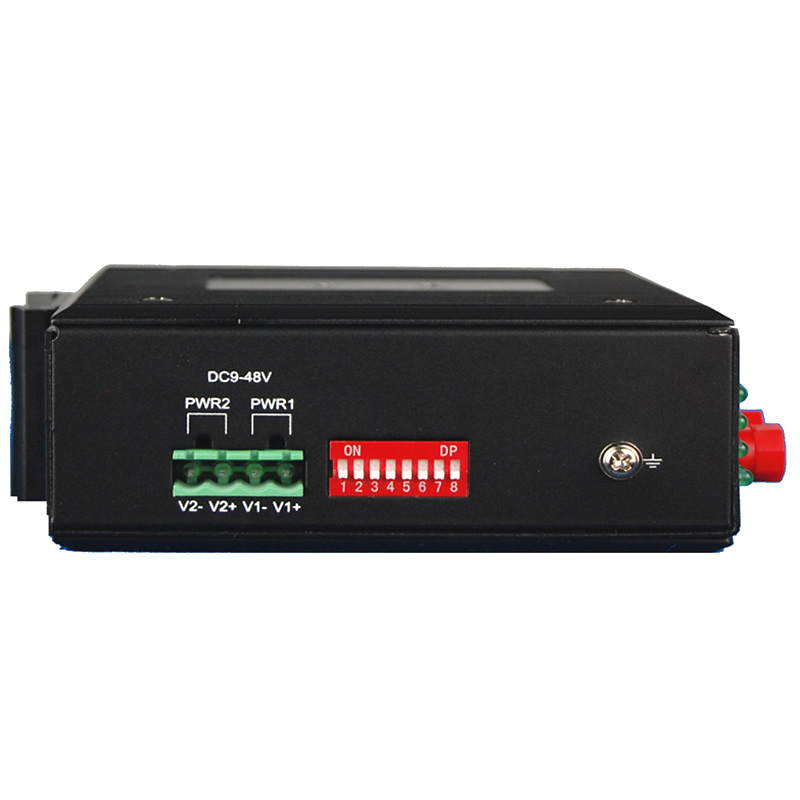

電源	冗余雙電源輸入DC9-48V/AC9-48V ,功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持接入端子：4芯5.08mm間距[敏感詞]式端子
機械與產品尺寸	外殼：IP40防護等級，鋁合金材質 尺寸：133mm(長) x 120mm(寬) x 40.0mm(高) 裝方式：導軌安裝、壁掛式安裝
重量	0.7Kg/臺

光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：2Km 多模光纖，衰減(3dbm/km )

波長: 850nm

發射功率: -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算: 16dBm

單模光纖:

8/125um 或 9/125um，

傳輸距離: 20Km 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長: 1310nm（超長距離傳輸時選用1550nm波長）

發射功率: -9dBm (Min) ～-5dBm (Max)

接收靈敏度: -27dBm (Min)

鏈路預算: 18dBm

開關量接口

輸出接口類型：

干節點:

1：信號繼電器干接點輸出；2：光MOS繼電器輸出([敏感詞]內阻25?)

脈沖量：

光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)

響應時間信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms

開關信號信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A

[敏感詞]開關頻率 50HZ

輸出浪涌保護:信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護

電氣和機械特性

系統電源：冗余雙電源輸入DC9-48V/AC9-48V

功耗：≤5W

外觀結構: 133mm(長) x 120mm(寬) x 40.0mm(高)

環境指標

工作溫度：-40℃—+85℃（工業級）

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞500,000小時

OX-PGK16規格書
